K2 보어사이트 검사장비
- K2전차 포탑(약 18톤)을 거치, 고정하여 포/포탑 구동시험 실시 할 수 있는 거치용 구조물
- 주포, 조준경 및 사격통제컴퓨터의 정렬 정확도 검증을 실시시 포탑 안착
01시험장비 종류

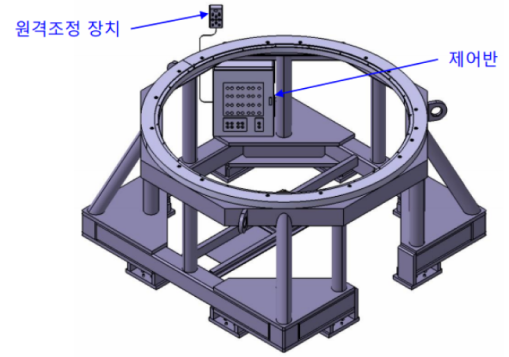

- 포탑스탠드
-
- 주요구성품
-
-
구분 기능 다관절측정기
포탑 및 슬립링 안착 구조물, 시준의 및 표적판 제어
시준의
조준감사 및 동기성 정확도 검사
표적판
조준감사 표적 및 공기성 정확도 검사
통합제어/
전원공급기운용에 필요한 전원공급기, 운용컴퓨터 등 탑재
외장형 에너지 저장기
운용 전원의 안정화 및 역기전력 흡수용 커패시터 모듈, 충전된 전압을 방전시키는 방전저항 등 탑재
외부 케이블 조립체
포탑의 슬립링과 장비간의 전원 공급 및 통신용 케이블
안전펜스
포탑 성능시험간 안전을 위해 외부인 접근 방지
안전 바
시준의 운용간 또는 평시 시준의 외부 충돌 보호
이동식 계단
포탑 상부 작업 계단
공축기관총 망원경 어댑터
공축기관총 조준감사 망원경을 설치하기 위한 치구
02주요 구성품
- 포탑스탠드
- 2640 × 2640 × 1430
(가로 × 세로 × 높이)
- 시준의 Ass'y
-
포지셔너
지지대
주간시준의
영상시준의
탄도해석판 - 포지셔너 : 시준의 3축 동작 구현 장치
- 주간시준의/영상시준의 : 포수조준경 정렬 정확도 검증용
- 탄도해석판 : 탄도해석 정렬 정확도 검증용 표지판
- 탄도해석판
- K2전차 사격톤제시스템의 주요 구성품인 주포, 조준경 사격통제 컴퓨터의 정렬 정확도 검증
